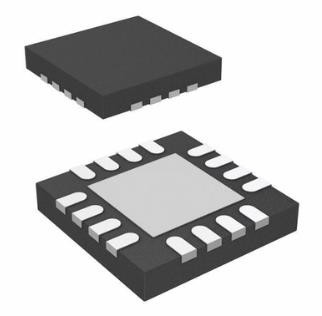

NPN PNP इलेक्ट्रॉनिक आईसी चिप ट्रांजिस्टर एडजस्टेबल टेक्सास इंस्ट्रूमेंट्स TI TPS54526RSAR

TPS54526 . के लिए सुविधाएँ

• D-CAP2™ मोड तेज़ क्षणिक प्रतिक्रिया सक्षम करता है
• कम आउटपुट तरंग और सिरेमिक आउटपुट कैपेसिटर की अनुमति देता है
• वाइड वीमेंइनपुट वोल्टेज रेंज: 4.5 वी से 18 वी
• आउटपुट वोल्टेज रेंज: 0.76 वी से 5.5 वी
• अत्यधिक कुशल एकीकृत FETs, जो कम शुल्क चक्र अनुप्रयोगों के लिए अनुकूलित हैं - 63 वर्ग मीटर (उच्च पक्ष) और 33 वर्ग मीटर (निम्न पक्ष)
• उच्च दक्षता, शटडाउन पर 10 µA से कम
• उच्च प्रारंभिक बैंडगैप संदर्भ सटीकता
• एडजस्टेबल सॉफ्ट स्टार्ट
• प्री-बायस्ड सॉफ्ट स्टार्ट
• 650-kHz स्विचिंग आवृत्ति (fदप)
• वर्तमान सीमा से अधिक चक्र-दर-चक्र
• पावर अच्छा आउटपुट
• हल्के लोड पर उच्च दक्षता के लिए ऑटो-स्किप इको-मोड™

TPS54526 . के लिए विवरण

TPS54526 एक अनुकूली ऑन-टाइम D-CAP2™ मोड सिंक्रोनस हिरन कन्वर्टर है।TPS54526 सिस्टम डिजाइनरों को लागत प्रभावी, कम घटक गणना, कम स्टैंडबाय वर्तमान समाधान के साथ विभिन्न अंतिम उपकरणों के पावर बस नियामकों के सूट को पूरा करने में सक्षम बनाता है।TPS54526 के लिए मुख्य नियंत्रण लूप D-CAP2™ मोड नियंत्रण का उपयोग करता है जो बिना किसी बाहरी क्षतिपूर्ति घटकों के बहुत तेज़ क्षणिक प्रतिक्रिया प्रदान करता है।अनुकूली ऑन-टाइम नियंत्रण उच्च लोड स्थितियों में पीडब्लूएम मोड और हल्के लोड पर इको-मोड™ ऑपरेशन के बीच निर्बाध संक्रमण का समर्थन करता है।इको-मोड™ TPS54526 को हल्के लोड की स्थिति के दौरान उच्च दक्षता बनाए रखने की अनुमति देता है।TPS54526 में एक मालिकाना सर्किट भी है जो डिवाइस को कम समकक्ष श्रृंखला प्रतिरोध (ESR) आउटपुट कैपेसिटर, जैसे POSCAP, SP-CAP, और अल्ट्रा-लो ESR सिरेमिक कैपेसिटर दोनों को अपनाने में सक्षम बनाता है।डिवाइस 4.5-वी से 18-वी वीआईएन इनपुट से संचालित होता है।आउटपुट वोल्टेज को 0.76V और 5.5V के बीच प्रोग्राम किया जा सकता है।डिवाइस में एडजस्टेबल सॉफ्ट स्टार्ट टाइम और पावर गुड फंक्शन भी है।TPS54526 14-पिन HTSSOP पैकेज और 16 पिन QFN पैकेज में उपलब्ध है, जिसे -40°C से 85°C तक संचालित करने के लिए डिज़ाइन किया गया है।
