| ब्रांड नाम: | Texas Instruments |
|---|---|
| मॉडल संख्या: | LM9061QDRQ1 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| प्रसव के समय: | 2~8 कार्यदिवस |
| भुगतान शर्तें: | टी/टी |
| ब्रैंड: | टेक्सस उपकरण | प्रमाणपत्र: | / |
|---|---|---|---|
| नमूना: | LM9061QDRQ1 | MOQ: | 1 पीसी |
| मूल्य: | Negotiated | वितरण: | 2~8 कार्यदिवस |
| भुगतान: | टी/टी | ||
| हाई लाइट: | SMD माउंटिंग EMI फ़िल्टर IC,TI EMI फ़िल्टर IC,LM9061QDRQ1 |
||

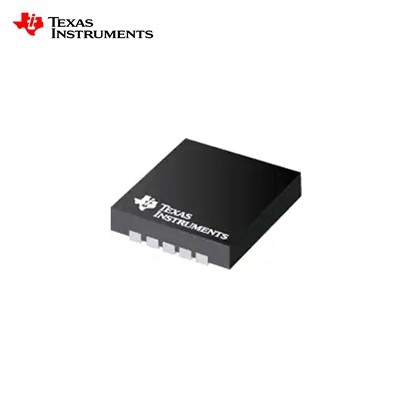

एसएमडी माउंटिंग ईएमआई शोर फ़िल्टर आईसी टेक्सास इंस्ट्रूमेंट्स / टीआई LM9061QDRQ1
| ईसीएडी मॉड्यूल | पीसीबी प्रतीक, पदचिह्न और 3D मॉडल |
| ईसीसीएन | EAR99 |
| उद्गम देश | मलेशिया |
| हैलोजन मुक्त | अनुरूप |
| अनुमानित ईओएल तिथि | 2028 |
| आपूर्ति और मांग की स्थिति | सीमित |
| खुले बाजार में नकली खतरा | 53 पीसीटी। |
| लोकप्रियता | मध्यम |
| निर्माता पैकेज | 8-SOIC |
| पैकेट | 8-SOIC (0.154", 3.90 मिमी चौड़ाई) |
| बढ़ते | एसएमडी |
| तापमान रेंज आपरेट करना | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) |
| परिचय तिथि | 24 नवंबर 2014 |
| लॉजिक वोल्टेज - VIL, VIH | 1.5 वी, 3.5 वी |
| गेट प्रकार | एन-चैनल MOSFET |
| ड्राइवरों की संख्या | 1 |
| चैनल प्रकार | अकेला |
| विन सोर्स पार्ट नंबर | 1200910-LM9061QDRQ1 |
| पैकेजिंग | रील - TR |
| परिवार का नाम | LM9061 |
| उत्पादक | टेक्सस उपकरण |
| श्रेणियाँ | एकीकृत सर्किट (आईसी) |
| ऑपरेटिंग आपूर्ति वोल्टेज | 7 वी ~ 26 वी |
| प्रेरित विन्यास | उच्च पक्ष |
| श्रृंखला | ऑटोमोटिव, एईसी-क्यू100 |
LM9061 परिवार में चार्ज-पंप डिवाइस होते हैं जो हाई-साइड ड्राइवर या स्विच के रूप में कॉन्फ़िगर किए गए किसी भी आकार के बाहरी पावर MOSFET को गेट ड्राइव प्रदान करते हैं।इसमें बहुत अधिक वर्तमान अनुप्रयोगों के लिए कई समानांतर जुड़े MOSFETs शामिल हैं।एक CMOS लॉजिक-संगत ON और OFF इनपुट आउटपुट गेट ड्राइव वोल्टेज को नियंत्रित करता है।चालू स्थिति में, चार्ज पंप वोल्टेज, जो उपलब्ध वीसीसी आपूर्ति से काफी ऊपर है, सीधे एमओएसएफईटी के गेट पर लागू होता है।एक अंतर्निर्मित 15-वी जेनर एमओएसएफईटी के स्रोत वोल्टेज के अधिकतम गेट को जकड़ लेता है।जब एक 110-μA वर्तमान सिंक को बंद किया जाता है तो आगमनात्मक लोड क्षणिक वोल्टेज की अवधि को कम करने और आगे बिजली MOSFET की रक्षा करने के लिए क्रमिक टर्नऑफ विशेषता के लिए MOSFET के गेट कैपेसिटेंस का निर्वहन करता है।
MOSFET शक्ति की दोषरहित सुरक्षा LM9061 की एक प्रमुख विशेषता है।पावर डिवाइस में वोल्टेज ड्रॉप (वीडीएस) की लगातार निगरानी की जाती है और बाहरी प्रोग्राम करने योग्य थ्रेसहोल्ड वोल्टेज के मुकाबले तुलना की जाती है।लोड के साथ श्रृंखला में एक छोटा करंट-सेंसिंग रेसिस्टर, जो उपलब्ध ऊर्जा के नुकसान का कारण बनता है, सुरक्षा सर्किटरी के लिए आवश्यक नहीं है।यदि वीडीएसवोल्टेज, अत्यधिक लोड करंट के कारण, थ्रेशोल्ड वोल्टेज से अधिक हो जाता है, तो प्रोग्रामेबल विलंब समय अंतराल के बाद आउटपुट को अधिक क्रमिक फैशन (10-μA आउटपुट करंट सिंक के माध्यम से) में बंद कर दिया जाता है।
