नियंत्रक ऑटोमोटिव एलईडी ड्राइवर आईसी टेक्सास इंस्ट्रूमेंट्स PMIC TPS62290DRVT स्टेप डाउन

TPS62290 . के लिए सुविधाएँ

• उच्च दक्षता - 96% तक
• आउटपुट करंट 1000 mA . तक
• वीमेंविस्तारित वोल्टेज रेंज के साथ ली-आयन बैटरियों के लिए 2.3 V से 6.0V तक की सीमा
• 2.25-मेगाहर्ट्ज फिक्स्ड फ्रीक्वेंसी ऑपरेशन
• लाइट लोड करंट पर पावर सेव मोड
• पीडब्लूएम मोड में आउटपुट वोल्टेज शुद्धता ± 1.5%
• निश्चित आउटपुट वोल्टेज विकल्प
• विशिष्ट 15-μA मौन धारा
• सबसे कम ड्रॉपआउट के लिए 100% ड्यूटी साइकिल
• लाइट लोड पर वोल्टेज पोजिशनिंग

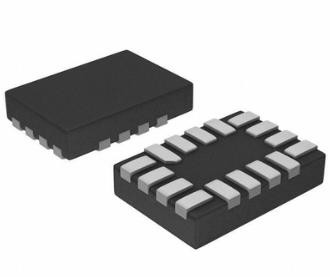

• 2-मिमी × 2-मिमी × 0.8-मिमी WSON (6) पैकेज (DRV) में उपलब्ध है

TPS62290 . के लिए विवरण

TPS6229x डिवाइस अत्यधिक कुशल सिंक्रोनस स्टेप डाउन DC/DC कन्वर्टर्स हैं जिन्हें बैटरी चालित पोर्टेबल अनुप्रयोगों के लिए अनुकूलित किया गया है।वे एक ली-आयन सेल से 1000-एमए आउटपुट करंट प्रदान करते हैं।

2.3 वी से 6.0 वी की इनपुट वोल्टेज रेंज के साथ, डिवाइस विस्तारित वोल्टेज रेंज के साथ बैटरी का समर्थन करते हैं और मोबाइल फोन और अन्य पोर्टेबल उपकरणों जैसे पोर्टेबल अनुप्रयोगों को पावर देने के लिए आदर्श हैं।

TPS6229x डिवाइस 2.25-मेगाहर्ट्ज फिक्स्ड स्विचिंग फ्रीक्वेंसी पर काम करते हैं और पूरे लोड करंट रेंज पर उच्च दक्षता बनाए रखने के लिए लाइट लोड करंट पर पावर सेवमोड ऑपरेशन में प्रवेश करते हैं।

पावर सेविंग मोड कम आउटपुट वोल्टेज रिपल के लिए अनुकूलित है।कम शोर वाले अनुप्रयोगों के लिए, उपकरणों को निश्चित आवृत्ति पल्स चौड़ाई मॉडुलन (पीडब्लूएम) मोड में मोड पिन को उच्च खींचकर मजबूर किया जा सकता है।शटडाउन मोड में, वर्तमान खपत 1 µA से कम हो जाती है।TPS6229x डिवाइस एक छोटे समाधान आकार को प्राप्त करने के लिए छोटे इंडक्टर्स और कैपेसिटर के उपयोग की अनुमति देते हैं।

TPS6229x डिवाइस -40°C से 85°C के फ्री एयर टेम्परेचर रेंज में काम करते हैं।ये उपकरण 2-मिमी × 2-मिमी 6-पिन WSON पैकेज (DRV) में उपलब्ध हैं।
