ABS प्लास्टिक IC BOM इलेक्ट्रॉनिक घटक 900MHz 2 चैनल TMUX154ERSWR

TMUX154E के लिए सुविधाएँ

• वीसीसी3 वी से 4.3 वी . पर ऑपरेशन
• I/O पिन 5.25 V . तक सहन कर सकते हैं
• 1.8-वी संगत नियंत्रण तर्क
• संचालित-बंद सुरक्षा I/O पिन हाय-जेड का समर्थन करता है जब Vसीसी= 0 वी
• आरपर= 10 अधिकतम
• आरपर= 0.35 विशिष्ट
• सीआईओ (चालू)= 7.5 पीएफ विशिष्ट
• कम बिजली की खपत (अधिकतम 1 यूए)
• -3-डीबी बैंडविड्थ = 900 मेगाहर्ट्ज विशिष्ट
• लैच-अप प्रदर्शन से अधिक
  100 एमए प्रति जेईएसडी 78, कक्षा II(1)
• ESD प्रदर्शन परीक्षण प्रति JESD 22
  • 8000-वी मानव-शरीर मॉडल
    (ए114-बी, द्वितीय श्रेणी)
  • 1000-V चार्ज-डिवाइस मॉडल (C101)
• ESD प्रदर्शन I/O पोर्ट से GND(2)
  • 15000-वी मानव-शरीर मॉडल

(1)के अलावाएनऔर एसईएल इनपुट्स

(2)हाई-वोल्टेज एचबीएम मानक एचबीएम परीक्षण (ए114-बी, क्लास II) के अतिरिक्त किया जाता है और केवल जीएनडी के संबंध में परीक्षण किए गए आई/ओ पोर्ट पर लागू होता है।

TMUX154E . के लिए विवरण

TMUX154E एक हाई-बैंडविड्थ 2:1 स्विच है जिसे विशेष रूप से सीमित I/Os वाले अनुप्रयोगों में हाई-स्पीड सिग्नल के स्विचिंग के लिए डिज़ाइन किया गया है।इस स्विच की विस्तृत बैंडविड्थ (900 मेगाहर्ट्ज) संकेतों को न्यूनतम किनारे और चरण विरूपण के साथ पारित करने की अनुमति देती है।स्विच द्विदिश है और उच्च गति संकेतों का बहुत कम या कोई क्षीणन प्रदान नहीं करता है।इसे कम बिट-टू-बिट तिरछा और उच्च चैनल-टू-चैनल शोर अलगाव के लिए डिज़ाइन किया गया है।

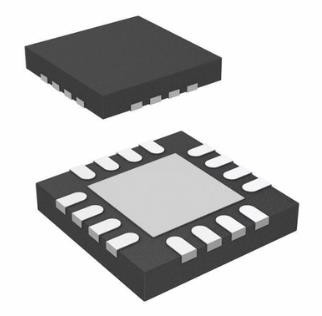

TMUX154E सभी पिनों पर ESD सुरक्षा कोशिकाओं को एकीकृत करता है, एक छोटे UQFN पैकेज (1.8 मिमी × 1.4 मिमी) या VSSOP पैकेज में उपलब्ध है, और -40 ° C से 85 ° C के फ्री-एयर तापमान रेंज की विशेषता है।
