सर्वश्रेष्ठ सेवा, सर्वश्रेष्ठ चिप
घटकों की चीन की सबसे बड़ी वन-स्टॉप खरीद
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Texas Instruments |
| मॉडल संख्या: | टीपीडी2एस300वाईएफएफआर |
| न्यूनतम आदेश मात्रा: | 1000 |
| मूल्य: | Contact me for the latest prices |
| पैकेजिंग विवरण: | उच्च आवृत्ति thyristors 1pcs/बॉक्स 50pcs/गत्ते का डिब्बा; |
| भुगतान शर्तें: | डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 100K पिसेस/दिन |
| हाई लाइट: | FZ400R17KE3,FZ400R17KE4,FZ400R12KE3 |
||
|---|---|---|---|
NPN PNP ट्रांजिस्टर टेक्सास इंस्ट्रूमेंट्स / TI TPD2S300YFFR
| ईसीएडी मॉड्यूल | पीसीबी प्रतीक, पदचिह्न और 3D मॉडल |
| आपूर्ति और मांग की स्थिति | संतुलन |
| लोकप्रियता | उच्च |
| खुले बाजार में नकली खतरा | 37 पीसीटी। |
| प्रति पैकेज मात्रा | 3000 |
| एचटीएसयूएस | 8542.39.0001 |
| ईसीसीएन | EAR99 |
| पहुंच स्थिति | पहुंच अप्रभावित |
| एमएसएल स्तर | 1 (असीमित) |

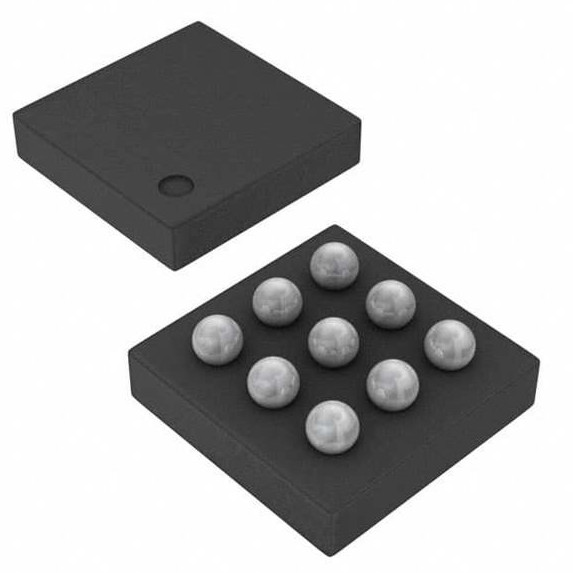

| केस / पैकेज | 9-डीएसबीजीए |
| विन सोर्स पार्ट नंबर | 937236-TPD2S300YFFR |
| बढ़ते | माउंट सतह |
| पैकेट | रील - TR |
| उत्पादक | टेक्सस उपकरण |
| अनुमानित प्रूडक्शन लीड टाइम | 34 सप्ताह |
| श्रेणियाँ | सर्किट संरक्षण |
| पैकेट | 9-यूएफबीजीए, डीएसबीजीए |
| परिवार का नाम | टीपीडी2एस300 |
| अन्य भाग संख्या | TPD2S300YFFR-ND, 296-50034-1, 296-50034-2, 296-50034-6 |
TPD2S300 एक सिंगल चिप यूएसबी टाइप-सी पोर्ट प्रोटेक्शन सॉल्यूशन है जो 20-वीशॉर्ट-टू-वी प्रदान करता हैबसCC1 और CC2 पिन के लिए ओवरवॉल्टेज और IEC ESD सुरक्षा।
यूएसबी टाइप-सी कनेक्टर के जारी होने के बाद से, यूएसबी टाइप-सी के लिए कई उत्पाद और सहायक उपकरण जारी किए गए हैं जो यूएसबी टाइप-सी विनिर्देश को पूरा नहीं करते हैं।इसका एक उदाहरण यूएसबी टाइप-सी पावर डिलीवरी एडेप्टर है जो वी . पर 20 वी से शुरू होता हैबसरेखा।यूएसबी टाइप-सी के लिए एक और चिंता यह है कि कनेक्टर के यांत्रिक घुमा और स्लाइडिंग इस छोटे कनेक्टर में निकटता के कारण पिन को छोटा कर सकता है।यह 20-वीवी . का कारण बन सकता हैबससीसी पिन के लिए छोटा किया जाना है।इसके अलावा, टाइप-सी कनेक्टर में पिनों की निकटता के कारण, इस बात की चिंता बढ़ गई है कि 20-वीवी के कारण मलबा और नमी जा रही है।बससीसी पिन को छोटा करने के लिए पिन।
ये गैर-आदर्श उपकरण और यांत्रिक घटनाएं सीसी पिन के लिए 20-वी सहनशील होना आवश्यक बनाती हैं, भले ही वे केवल 5 वी या उससे कम पर काम करते हैं।TPD2S300 सीसी पिनों पर ओवरवॉल्टेज सुरक्षा प्रदान करके सामान्य ऑपरेशन में हस्तक्षेप किए बिना सीसी पिन को 20-वी सहनशील होने में सक्षम बनाता है।डिवाइस सीसी लाइनों पर श्रृंखला में उच्च वोल्टेज एफईटी रखता है।जब इन लाइनों पर OVP थ्रेशोल्ड के ऊपर एक वोल्टेज का पता लगाया जाता है, तो उच्च वोल्टेज स्विच खोल दिए जाते हैं, जिससे बाकी सिस्टम को कनेक्टर पर मौजूद उच्च वोल्टेज की स्थिति से अलग कर दिया जाता है।
अंत में, अधिकांश प्रणालियों को अपने बाहरी पिनों के लिए IEC61000-4-2 सिस्टम स्तर ESD सुरक्षा की आवश्यकता होती है।TPD2S300 CC1 और CC2 पिन के लिए IEC 61000-4-2 ESD सुरक्षा को एकीकृत करता है, जिससे कनेक्टर पर बाहरी रूप से उच्च वोल्टेज TVS डायोड लगाने की आवश्यकता समाप्त हो जाती है।
