फिक्स्ड आउटपुट ईएमआई फ़िल्टर आईसी 260kHz LM2672MX-5.0/NOPB

LM2672 . के लिए सुविधाएँ

• दक्षता 96% तक

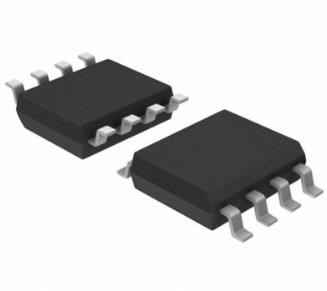

• 8-पिन SOIC और PDIP पैकेज में उपलब्ध है
• केवल 5 बाहरी घटकों की आवश्यकता है
• 3.3-वी, 5-वी, 12-वी, और समायोज्य आउटपुट संस्करण
• एडजस्टेबल वर्जन आउटपुट वोल्टेज रेंज: 1.21 V
  से 37 वी
• ± 1.5% अधिकतम आउटपुट वोल्टेज सहिष्णुता से अधिक
  लाइन और लोड की स्थिति
• निर्दिष्ट 1-ए आउटपुट लोड करंट
• वाइड इनपुट वोल्टेज रेंज: 8 वी से 40 वी
• 260-kHz निश्चित आवृत्ति आंतरिक थरथरानवाला
• टीटीएल शटडाउन क्षमता, कम पावर स्टैंडबाय
  तरीका
• सॉफ्ट-स्टार्ट और फ़्रीक्वेंसी सिंक्रोनाइज़ेशन
• थर्मल शटडाउन और वर्तमान सीमा सुरक्षा

LM2672 . के लिए विवरण

नियामकों की LM2672 श्रृंखला एक LMDMOS प्रक्रिया के साथ निर्मित अखंड एकीकृत DC-DC कनवर्टर है।ये रेगुलेटर स्टेप-डाउन (हिरन) स्विचिंग रेगुलेटर के लिए सभी सक्रिय कार्य प्रदान करते हैं, जो उत्कृष्ट लाइन और लोड विनियमन के साथ 1-ए लोड करंट को चलाने में सक्षम हैं।ये उपकरण 3.3 V, 5 V, 12 V के निश्चित आउटपुट वोल्टेज और एक समायोज्य आउटपुट संस्करण में उपलब्ध हैं।

बाहरी घटकों की न्यूनतम संख्या की आवश्यकता होती है, इन नियामकों का उपयोग करना आसान होता है और पेटेंट आंतरिक आवृत्ति मुआवजे, निश्चित आवृत्ति ऑसीलेटर, बाहरी शटडाउन, सॉफ्ट-स्टार्ट, और आवृत्ति सिंक्रनाइज़ेशन शामिल होते हैं।

LM2672 श्रृंखला 260 kHz की स्विचिंग आवृत्ति पर संचालित होती है, इस प्रकार कम आवृत्ति स्विचिंग नियामकों की तुलना में छोटे आकार के फिल्टर घटकों की अनुमति देती है।इसकी बहुत ही उच्च दक्षता (> 90%) के कारण, मुद्रित सर्किट बोर्ड पर तांबे के निशान केवल गर्मी सिंकिंग की आवश्यकता होती है।
