| ब्रांड नाम: | Texas Instruments |
|---|---|
| मॉडल संख्या: | HD3SS3220IRNHT |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| प्रसव के समय: | 2~8 कार्यदिवस |
| भुगतान शर्तें: | टी/टी |
| ब्रैंड: | टेक्सस उपकरण | प्रमाणपत्र: | / |
|---|---|---|---|
| नमूना: | HD3SS3220IRNHT | MOQ: | 1 पीसी |
| मूल्य: | Negotiated | वितरण: | 2~8 कार्यदिवस |
| भुगतान: | टी/टी | ||
| हाई लाइट: | RFI EMI फ़िल्टर IC,BNX002-01 EMI फ़िल्टर IC,HD3SS3220IRNHT |
||
नया आगमन RFI EMI फ़िल्टर IC इंटीग्रेटेड सर्किट BNX002-01 HD3SS3220IRNHT
| ईसीएडी मॉड्यूल | पीसीबी प्रतीक, पदचिह्न और 3D मॉडल |
| आपूर्ति और मांग की स्थिति | संतुलन |
| खुले बाजार में नकली खतरा | 59 पीसीटी। |
| लोकप्रियता | मध्यम |
| विन सोर्स पार्ट नंबर | 1042878-एचडी3एसएस3220आईआरएनएचटी |

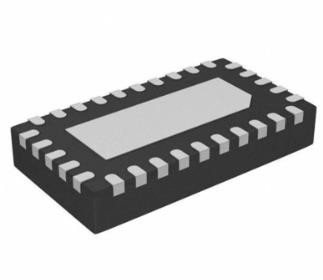

| केस / पैकेज | 30-डब्ल्यूक्यूएफएन (4.5x2.5) |
| बढ़ते | एसएमडी (एसएमटी) |
| तापमान रेंज - ऑपरेटिंग | -40°C से 85°C |
| अनुप्रयोग | यूएसबी, टाइप-सी नियंत्रक |
| दर्जा | सक्रिय |
| पैकेजिंग | रील - TR |
| उत्पादक | टेक्सस उपकरण |
| श्रेणियाँ | एकीकृत सर्किट |
| आपूर्ति वोल्टेज - संचालन | 3.3V, 5V |
HD3SS3220 DRP पोर्ट कंट्रोलर के साथ USB सुपरस्पीड (SS) 2:1 mux है।डिवाइस यूएसबी टाइप-सी को लागू करने वाले पारिस्थितिक तंत्र के लिए चैनल कॉन्फ़िगरेशन (सीसी) तर्क और 5 वी वीसीओएनएन सोर्सिंग प्रदान करता है।HD3SS3220 को डाउनस्ट्रीम फेसिंग पोर्ट (DFP), अपस्ट्रीम फेसिंग पोर्ट (UFP) या डुअल रोल पोर्ट (DRP) के रूप में कॉन्फ़िगर किया जा सकता है, जो इसे किसी भी एप्लिकेशन के लिए आदर्श बनाता है।
HD3SS3220, DRP मोड में, टाइप-सी विनिर्देशों के अनुसार खुद को DFP या UFP के रूप में प्रस्तुत करता है।सीसी लॉजिक ब्लॉक पुल-अप या पुल-डाउन प्रतिरोधों के लिए सीसी1 और सीसी2 पिन की निगरानी करता है ताकि यह निर्धारित किया जा सके कि यूएसबी पोर्ट कब संलग्न किया गया है और इसकी पोर्ट भूमिका है।एक बार एक यूएसबी पोर्ट संलग्न हो जाने के बाद, सीसी तर्क केबल के अभिविन्यास को भी निर्धारित करता है और तदनुसार यूएसबी एसएस मक्स को कॉन्फ़िगर करता है।अंत में, सीसी लॉजिक टाइप-सी वर्तमान मोड का विज्ञापन या पता लगाता है - क्रमशः डीएफपी और यूएफपी मोड में डिफ़ॉल्ट, मध्य या उच्च।
एकीकृत मक्स की उत्कृष्ट गतिशील विशेषताएं एसएस सिग्नल आई डायग्राम में न्यूनतम क्षीणन के साथ स्विच करने की अनुमति देती हैं और बहुत कम जोड़ा जाता है।डिवाइस के स्विच पथ आरएक्स और TX चैनलों के लिए अलग-अलग सामान्य मोड वोल्टेज के बावजूद समान चैनल के परिणामस्वरूप अनुकूली सामान्य मोड वोल्टेज ट्रैकिंग को तैनात करते हैं।
