| ब्रांड नाम: | Bourns Inc. |
|---|---|
| मॉडल संख्या: | 3362P-1-103LF |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| प्रसव के समय: | 2~8 कार्यदिवस |
| भुगतान शर्तें: | टी/टी |
| ब्रैंड: | बोर्न्स इंक। | प्रमाणपत्र: | / |
|---|---|---|---|
| नमूना: | 3362P-1-103LF | MOQ: | 1 पीसी |
| मूल्य: | Negotiated | वितरण: | 2~8 कार्यदिवस |
| भुगतान: | टी/टी | ||
| हाई लाइट: | बॉर्न्स आईसी इलेक्ट्रॉनिक कंपोनेंट्स,10k ओम आईसी इलेक्ट्रॉनिक कंपोनेंट्स,3362P-1-103LF |
||
उत्पाद वर्णन

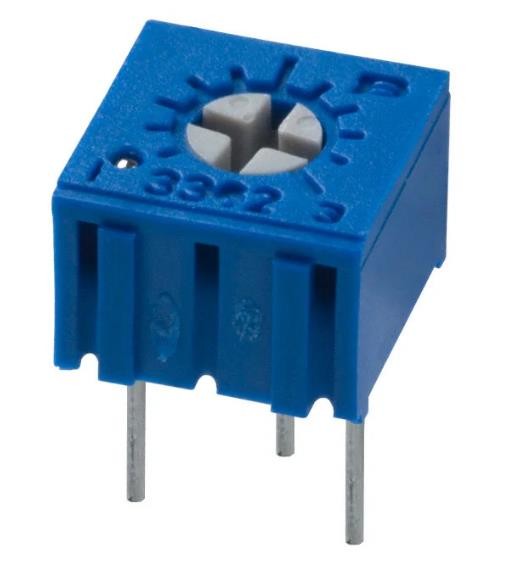

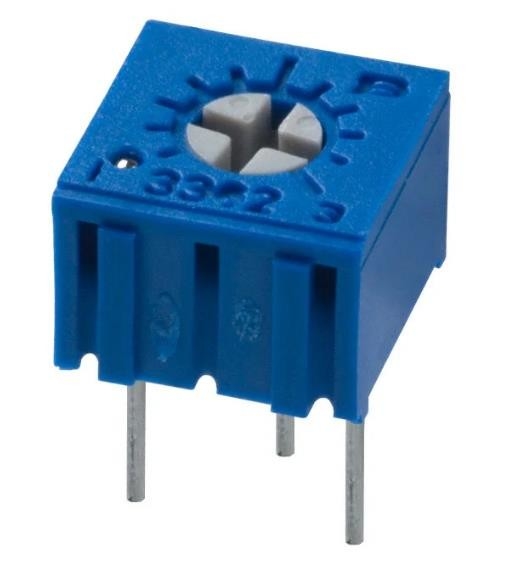

3362P-1-103LF 10k ओम ट्रिमर पोटेंशियोमीटर इलेक्ट्रॉनिक्स घटक
3362P-1-103LF ट्रिमर पोटेंशियोमीटर 10 kOhms 0.5W, 1/2W पीसी पिन होल Cermet 1.0 टर्न टॉप एडजस्टमेंट के माध्यम से
3362P-1-103LF ट्रिमर पोटेंशियोमीटर 10 kOhms 0.5W, 1/2W पीसी पिन होल Cermet 1.0 टर्न टॉप एडजस्टमेंट के माध्यम से
3362 - 1/4 स्क्वायर ट्रिम्पोट® ट्रिमिंग पोटेंशियोमीटर
विशेषताएँ
■ सिंगल-टर्न / Cermet / औद्योगिक / मुहरबंद
■ लघु पैकेज
■ स्वचालित मशीन समायोजन इंटरफ़ेस के लिए डिज़ाइन किया गया रोटर
■ कठोर वातावरण और विसर्जन सफाई प्रक्रियाओं का सामना करता है
टेप और रील पैकेजिंग उपलब्ध
RoHS आज्ञाकारी* संस्करण उपलब्ध है
विद्युत विशेषतायें :
मानक प्रतिरोध रेंज
............10 ओम से 2 मेगाहम्स
(मानक प्रतिरोध तालिका देखें)
प्रतिरोध सहनशीलता ......... ± 10% एसटीडी।
निरपेक्ष न्यूनतम प्रतिरोध
………………………… 1% या 2 ओम
(जो भी अधिक हो)
संपर्क प्रतिरोध भिन्नता
......................... 1% या 3 ओम अधिकतम।
(जो भी अधिक हो)
adjustability
वोल्टेज डिवाइडर ...................... ±0.05%
रिओस्टेट ................................... ±0.15%
संकल्प ………………………… अनंत
इन्सुलेशन प्रतिरोध ...............500 वीडीसी।
1,000 megohms मि.
ढांकता हुआ ताकत
समुद्र तल ................................... 900 रिक्त
80,000 फीट ………………… 350 रिक्त
समायोजन कोण ................. 240 ° nom।
पर्यावरणीय विशेषताएं
पावर रेटिंग (अधिकतम 300 वोल्ट)
70 डिग्री सेल्सियस …………………………..50 वाट
125 डिग्री सेल्सियस ………………….0 वाट
तापमान रेंज ...-55 डिग्री सेल्सियस से +125 डिग्री सेल्सियस
तापमान गुणांक ... ± 100 पीपीएम / डिग्री सेल्सियस
सील परीक्षण ......................85 डिग्री सेल्सियस फ्लोरीनर्ट†
आर्द्रता .......MIL-STD-202 विधि 103
96 घंटे
(2% TR; 10 Megohms IR)
कंपन ....... 30 जी (1% टीआर; 1% वीआर)
शॉक ......... 100 जी (1% टीआर; 1% वीआर)
लोड लाइफ ..1,000 घंटे 0.5 वाट @ 70 डिग्री सेल्सियस
(3% टीआर; 3% या 3 ओम,
जो भी अधिक हो, सीआरवी)
घूर्णी जीवन ………………… 200 चक्र
(4% टीआर; 3% या 3 ओम,
जो भी अधिक हो, सीआरवी)
भौतिक विशेषताएं
यांत्रिक कोण ................. 270 ° nom।
टॉर्क ...................................3.0 आउंस-इन।अधिकतम
स्टॉप स्ट्रेंथ .................7.0 आउंस-इन।मि.
टर्मिनल ......................... सोल्डर करने योग्य पिन
वजन ......................................... 0.02 आउंस।
अंकन ……………… प्रतिरोध कोड,
टर्मिनल नंबर, निर्माता का
मॉडल संख्या, शैली
और तारीख कोड
वाइपर ............... 50% (वास्तविक टीआर) ± 10%
ज्वलनशीलता ............... उल 94V-0
मानक पैकेजिंग .....50 पीसी।प्रति ट्यूब
समायोजन उपकरण ………………………… एच-90
विशिष्टता:
| भाग संख्या | 3362P-1-103LF |
|
श्रेणी
|
पोटेंशियोमीटर, वेरिएबल रेसिस्टर्स
|
|
ट्रिमर पोटेंशियोमीटर
|
|
|
एमएफआर
|
बोर्न्स इंक।
|
|
श्रृंखला
|
Trimpot® 3362 - मुहरबंद
|
|
पैकेट
|
नली
|
|
भाग की स्थिति
|
सक्रिय
|
|
प्रतिरोध
|
10 कोहम्स
|
|
शक्ति (वाट)
|
0.5W, 1/2W
|
|
सहनशीलता
|
± 10%
|
|
तापमान गुणांक
|
±100ppm/डिग्री सेल्सियस
|
|
घुमावों की संख्या
|
1
|
|
समायोजन प्रकार
|
शीर्ष समायोजन
|
|
प्रतिरोधी सामग्री
|
तरीके से सर्मेट cermet
|
|
माउन्टिंग का प्रकार
|
छेद के माध्यम से
|
|
समाप्ति शैली
|
पीसी पिन
|
|
आकार / आयाम
|
आयताकार - 0.275" x 0.260" चेहरा x 0.185" एच (6.99 मिमी x 6.60 मिमी x 4.70 मिमी)
|
|
आधार उत्पाद संख्या
|
3362पी
|
