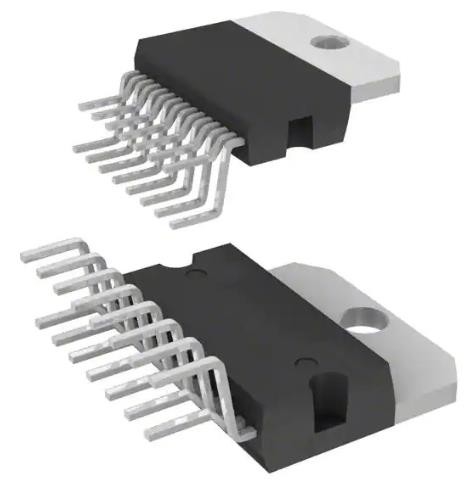

TDA7297 STMicroelectronics ऑडियो एम्पलीफायर IC 15 मल्टीवाट थ्रू होल माउंट

उत्पाद वर्णन

TDA7297 STMicroelectronics ऑडियो एम्पलीफायर IC 15 मल्टीवाट थ्रू होल माउंट

TDA7297 STMicroelectronics Amplifier IC 15-मल्टीवाट विशेष रूप से टीवी और पोर्टेबल ऑडियो एप्लिकेशन के लिए डिज़ाइन किया गया है

TDA7297 STMicroelectronics एम्पलीफायर आईसी 2-चैनल (स्टीरियो) कक्षा एबी 15-मल्टीवाट रैखिक एम्पलीफायर ऑडियो आईसी

15+15W दोहरी पुल एम्पलीफायर विवरण:

TDA7297 एक दोहरी ब्रिज एम्पलीफायर है जिसे विशेष रूप से टीवी और पोर्टेबल रेडियो अनुप्रयोगों के लिए डिज़ाइन किया गया है।

विशेषताएँ

वाइड सप्लाई वोल्टेज रेंज (6V -18V)

न्यूनतम बाहरी घटक

- कोई एसवीआर संधारित्र नहीं

- कोई बूटस्ट्रैप नहीं

- कोई बाउचर सेल नहीं

- आंतरिक रूप से निश्चित लाभ

स्टैंड-बाय और म्यूट फ़ंक्शन

शॉर्ट सर्किट सुरक्षा

थर्मल अधिभार संरक्षण

आवेदन सुझाव:

स्टैंड-बाय और म्यूट फंक्शन्स (ए) माइक्रोप्रोसेसर एप्लीकेशन टर्न-ऑन/ऑफ ट्रांसजेंडर्स के दौरान कष्टप्रद "पॉप-शोर" से बचने के लिए, सही सेंट-बाय और म्यूट सिग्नल अनुक्रम की गारंटी देना आवश्यक है।माइक्रोप्रोसेसर (चित्र 1 और 2) का उपयोग करके इस फ़ंक्शन को प्राप्त करना काफी सरल है।पहले सेंट-बाय सिग्नल (एमपी से) अधिक हो जाता है और सेंट-बाय टर्मिनल (पिन 7) में वोल्टेज तेजी से बढ़ने लगता है।बाहरी आरसी नेटवर्क का उद्देश्य एम्पलीफायर के बायसिंग सर्किट को धीरे-धीरे चालू करना है, यह आउटपुट पर "पीओपी" और "क्लिक" से बचने के लिए है।जब यह वोल्टेज सेंट-बाय थ्रेशोल्ड स्तर तक पहुँच जाता है, तो एम्पलीफायर स्विच-ऑन हो जाता है और इनपुट टर्मिनलों (C3, C5) की श्रृंखला में बाहरी कैपेसिटर चार्ज करना शुरू कर देते हैं।जब तक कैपेसिटर पूरी तरह से चार्ज नहीं हो जाते, तब तक म्यूट सिग्नल को कम रखना आवश्यक है, इससे बचने के लिए कि डिवाइस प्ले मोड में चला जाता है, जिससे स्पीकर पर जोर से "पॉप नॉइज़" होता है।सेंट-बाय और म्यूट सिग्नल के बीच 100-200ms की देरी उचित संचालन के लिए उपयुक्त है।
