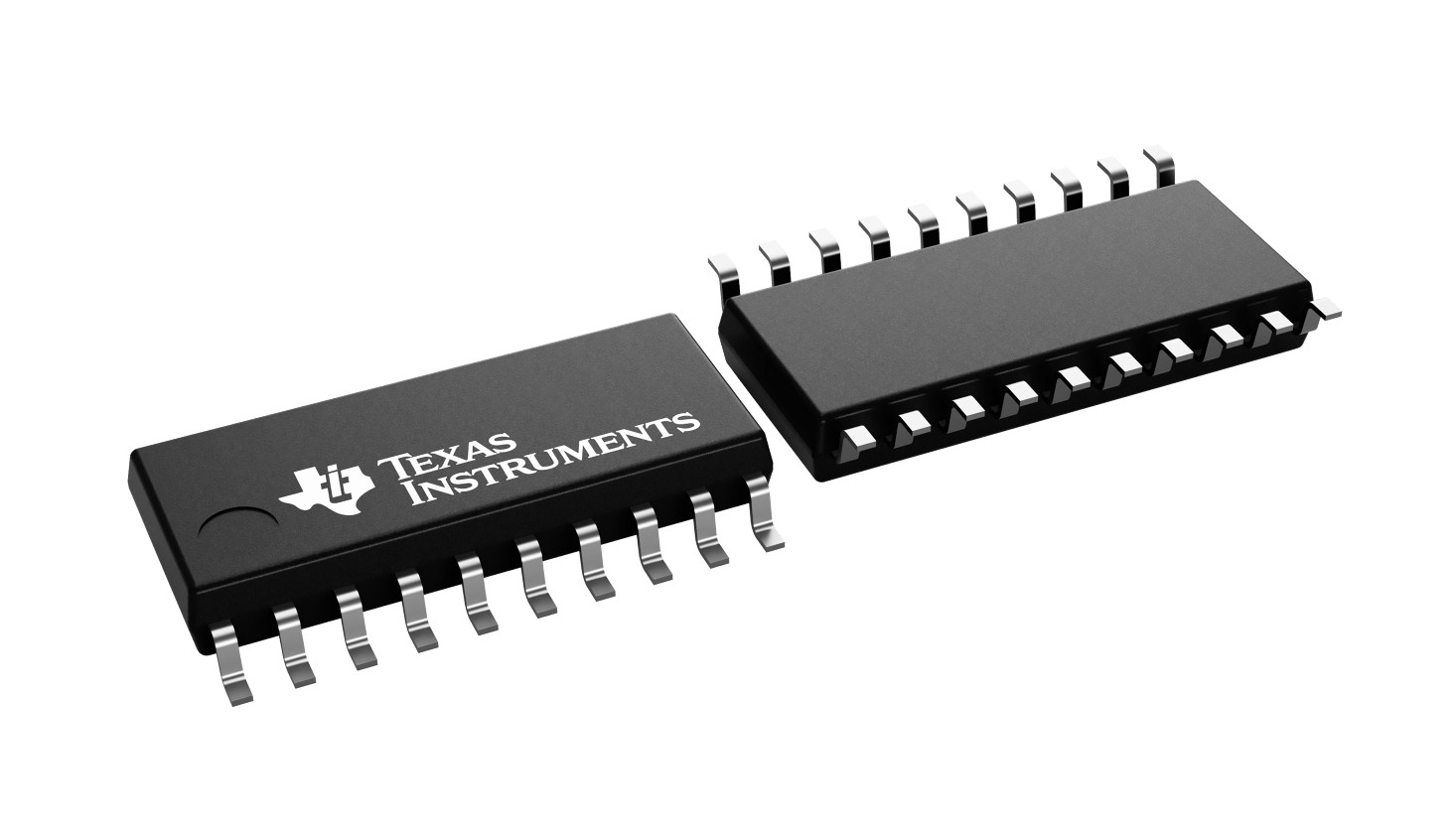

SN74LVTH273-EP

यह ऑक्टल डी-टाइप फ्लिप-फ्लॉप विशेष रूप से लो-वोल्टेज (3.3-वी) वी . के लिए डिज़ाइन किया गया हैसीसीऑपरेशन, लेकिन 5-वी सिस्टम वातावरण में टीटीएल इंटरफेस प्रदान करने की क्षमता के साथ।

SN74LVTH273 डायरेक्ट-क्लियर (CLR) इनपुट के साथ एक पॉजिटिव-एज-ट्रिगर फ्लिप-फ्लॉप है।सेटअप-समय की आवश्यकताओं को पूरा करने वाले डेटा (डी) इनपुट की जानकारी क्लॉक पल्स के सकारात्मक-किनारे पर क्यू आउटपुट में स्थानांतरित की जाती है।क्लॉक ट्रिगरिंग एक विशेष वोल्टेज स्तर पर होता है और सकारात्मक-चलने वाली पल्स के संक्रमण समय से सीधे संबंधित नहीं होता है।जब क्लॉक (CLK) इनपुट या तो उच्च या निम्न स्तर पर होता है, तो D-इनपुट सिग्नल का आउटपुट पर कोई प्रभाव नहीं पड़ता है।

सक्रिय बस-होल्ड सर्किटरी एक वैध तर्क स्थिति में अप्रयुक्त या अप्रचलित इनपुट रखती है।बस-होल्ड सर्किटरी के साथ पुलअप या पुलडाउन रेसिस्टर्स के उपयोग की अनुशंसा नहीं की जाती है।

यह डिवाइस I . का उपयोग करके आंशिक-पावर-डाउन अनुप्रयोगों के लिए पूरी तरह से निर्दिष्ट हैबंद.मैंबंदसर्किटरी आउटपुट को निष्क्रिय कर देता है, डिवाइस के डाउन होने पर वर्तमान बैकफ्लो को नुकसान पहुंचाने से रोकता है।
