AM2634-Q1 MCU माइक्रोकंट्रोलर यूनिट लॉक स्टेप क्षमता

AM2634-Q1

प्रोसेसर कोर:

• सिंगल, डुअल और क्वाड-कोर आर्म कॉर्टेक्स-आर5एफ एमसीयू जिसमें प्रत्येक कोर 400 मेगाहर्ट्ज तक चल रहा है
  • 16 केबी आई-कैश 64-बिट ईसीसी प्रति सीपीयू कोर के साथ
  • 16 केबी डी-कैश 32-बिट ईसीसी प्रति सीपीयू कोर के साथ
  • 64KB कसकर युग्मित मेमोरी (TCM) 32‑बिट ECC प्रति प्रत्येक R5F कोर के साथ
  • लॉक-स्टेप क्षमता

मेमोरी सबसिस्टम:

• 2MB ऑन-चिप रैम (OCSRAM)
  • 4 बैंक x 512KB
  • ईसीसी त्रुटि सुरक्षा
  • आंतरिक डीएमए इंजन का समर्थन करता है

औद्योगिक कनेक्टिविटी:

• डुअल-कोर प्रोग्रामेबल रियल-टाइम यूनिट और औद्योगिक संचार सबसिस्टम (PRU_ICSSM) औद्योगिक संचार प्रोटोकॉल या मोटर नियंत्रण इंटरफेस को सक्षम करता है:
  • ईथर कैट
  • PROFINET
  • ईथरनेट/आईपी™
  • आईओ-लिंक
  • एनकोडर प्रतिक्रिया
  • सामान्य प्रयोजन इनपुट/आउटपुट (GPIO)

सेंसिंग और एक्चुएशन:

• रीयल-टाइम कंट्रोल सबसिस्टम (नियंत्रण)
• प्रोग्राम योग्य डीएसी संदर्भ (सीएमपीएसएस) के साथ 20x एनालॉग तुलनित्र
• 5x 12-बिट क्रमिक सन्निकटन रजिस्टर (एसएआर) एनालॉग-टू-डिजिटल कन्वर्टर्स (एडीसी)
  • प्रति एडीसी 4 एमएसपीएस तक
  • प्रति एडीसी 6 चयन योग्य इनपुट
  • सिंगल-एंडेड या डिफरेंशियल इनपुट के रूप में कॉन्फ़िगर करने योग्य
• बफर आउटपुट के साथ 1x 12-बिट डीएसी
• 32x उन्नत उच्च संकल्प पीडब्लूएम मॉड्यूल (ईएचआरपीडब्लूएम)
  • ईपीडब्लूएम की तुलना में पीडब्लूएम का समय संकल्प बढ़ाएँ
  • सिंगल-एंडेड या डिफरेंशियल आउटपुट का समर्थन करें
• 10x एन्हांस्ड कैप्चर मॉड्यूल (ईसीएपी)
• 3x एन्हांस्ड क्वाड्रेचर एनकोडर पल्स मॉड्यूल (EQEP)
• 2x सिग्मा-डेल्टा फ़िल्टर मॉड्यूल (एसडीएफएम) प्रत्येक 4 चैनलों तक का समर्थन करता है
• फ्लेक्सिबल सिग्नल मल्टीप्लेक्स क्रॉसबार (XBAR)

चिप (एसओसी) सेवाओं और वास्तुकला पर सिस्टम:

• डेटा आंदोलन कार्यों का समर्थन करने के लिए 1x ईडीएमए
• इंटरप्रोसेसर संचार मॉड्यूल
  • कई कोर पर चलने वाली प्रक्रियाओं को सिंक्रनाइज़ करने के लिए स्पिनलॉक मॉड्यूल
  • CTRLMMR रजिस्टरों के माध्यम से कार्यान्वित MAILBOX कार्यक्षमता
• निम्नलिखित इंटरफेस से प्राथमिक बूट का समर्थन करता है:
  • यूएआरटी
  • QSPI और न ही फ्लैश
• टाइम सिंक के साथ टाइम सिंक सपोर्ट और इवेंट इंटरप्ट राउटर्स की तुलना करें

कार्यात्मक सुरक्षा:

• कार्यात्मक सुरक्षा आवश्यकताओं के साथ सिस्टम के डिजाइन को सक्षम बनाता है
  • गणना-महत्वपूर्ण यादों पर ईसीसी या समता
  • बिल्ट-इन सेल्फ-टेस्ट (BIST) और CPU और ऑन-चिप RAM के लिए फॉल्ट-इंजेक्शन
  • एरर पिन के साथ एरर सिग्नल मॉड्यूल (ESM)
  • रनटाइम सुरक्षा निदान, वोल्टेज, तापमान, और घड़ी की निगरानी, ​​खिड़की वाले वॉचडॉग टाइमर, मेमोरी अखंडता जांच के लिए सीआरसी इंजन
• कार्यात्मक सुरक्षा-अनुपालनलक्षित [औद्योगिक]
  • कार्यात्मक सुरक्षा अनुप्रयोगों के लिए विकसित
  • आईईसी 61508 कार्यात्मक सुरक्षा प्रणाली डिजाइन की सहायता के लिए दस्तावेज़ीकरण उपलब्ध होगा
  • SIL-3 तक व्यवस्थित क्षमता लक्षित
  • SIL-3 तक हार्डवेयर अखंडता लक्षित
  • सुरक्षा से संबंधित प्रमाणीकरण
    • आईईसी 61508 की योजना बनाई
• कार्यात्मक सुरक्षा-अनुपालनलक्षित [ऑटोमोटिव]
  • कार्यात्मक सुरक्षा अनुप्रयोगों के लिए विकसित
  • आईएसओ 26262 कार्यात्मक सुरक्षा प्रणाली डिजाइन की सहायता के लिए दस्तावेज़ीकरण उपलब्ध होगा
  • ASIL-D तक व्यवस्थित क्षमता लक्षित
  • ASIL-D तक हार्डवेयर अखंडता लक्षित
  • सुरक्षा से संबंधित प्रमाणीकरण
    • आईएसओ 26262 की योजना बनाई
• AEC-Q100 ऑटोमोटिव अनुप्रयोगों के लिए योग्य है

सुरक्षा:

• हार्डवेयर सुरक्षा मॉड्यूल (HSM) ऑटो SHE 1.1/EVITA के समर्थन के साथ
• सुरक्षित बूट समर्थन
  • डिवाइस टेक ओवर प्रोटेक्शन
  • हार्डवेयर-प्रवर्तित रूट-ऑफ-ट्रस्ट
  • प्रमाणित बूट
  • एस/डब्ल्यू एंटी-रोलबैक सुरक्षा
• डिबग सुरक्षा
  • केवल उचित प्रमाणीकरण के साथ ही HS डिवाइस के डिबग की अनुमति है
  • डिबग अक्षम करने का प्रावधान
• डिवाइस आईडी और कुंजी प्रबंधन
  • OTP मेमोरी (FUSEROM) के लिए समर्थन रूट कुंजी और अन्य सुरक्षा सक्षम करने वाले क्षेत्रों को संग्रहीत करने के लिए
  • अलग EFUSE नियंत्रक और FUSE रोम
  • अद्वितीय उपकरण सार्वजनिक आईडी
• मेमोरी प्रोटेक्शन यूनिट्स (एमपीयू)
  • आर्म® एमपीयू प्रत्येक कॉर्टेक्स®-आर5एफ कोर के अंदर मौजूद है
  • सिस्टम एमपीयू - एसओसी में विभिन्न इंटरफेस पर मौजूद है (फ़ायरवॉल या एमपीयू हो सकता है)
    • 8-16 क्षेत्र
    • प्रोग्राम करने योग्य (विशेषाधिकार आईडी, पढ़ें/लिखें/संग्रहणीय, प्रारंभ/अंत पता, सक्षम करें, सुरक्षित/गैर सुरक्षित)

• क्रिप्टोग्राफिक त्वरण
  • क्रिप्टोग्राफिक कोर का समर्थन करता है
    • एईएस - 128/192/256 बिट्स कुंजी आकार
    • SHA2 - 256/384/512 बिट समर्थन
    • छद्म और ट्रू रैंडम नंबर जनरेटर के साथ DRBG
    • पीकेए (सार्वजनिक कुंजी त्वरक) आरएसए/ईसीसी प्रसंस्करण में सहायता करने के लिए
  • डीएमए समर्थन

हाई-स्पीड इंटरफेस:

• दो बाहरी बंदरगाहों का समर्थन करने वाला एकीकृत ईथरनेट स्विच
  • आरएमआईआई (10/100) या आरजीएमआईआई (10/100/1000)
  • IEEE1588 (2008 अनुलग्नक D, अनुलग्नक E, अनुलग्नक F) 802.1AS PTP . के साथ
  • खंड 45 एमडीआईओ पीएचवाई प्रबंधन
  • 512 क्लासिफायर के साथ एएलई इंजन पर आधारित पैकेट क्लासिफायर
  • प्राथमिकता आधारित प्रवाह नियंत्रण
  • 2KB तक पैकेट का आकार
  • चार सीपीयू एच/डब्ल्यू इंटरप्ट पेसिंग
  • हार्डवेयर में आईपी/यूडीपी/टीसीपी चेकसम ऑफलोड

कनेक्टिविटी:

• 6x यूनिवर्सल एसिंक्रोनस रिसीवर-ट्रांसमीटर (UART)
• 5x सीरियल पेरिफेरल इंटरफेस (एसपीआई) नियंत्रक
• 5x लोकल इंटरकनेक्ट नेटवर्क (लिन) पोर्ट
• 4x इंटर-इंटीग्रेटेड सर्किट (I2C) पोर्ट
• CAN-FD सपोर्ट के साथ 4x मॉड्यूलर कंट्रोलर एरिया नेटवर्क (MCAN) मॉड्यूल
• 1x क्वाड सीरियल पेरिफेरल इंटरफेस (QSPI)
• 4x रिसीवर कोर और 4x ट्रांसमीटर कोर के साथ फास्ट सीरियल इंटरफेस (एफएसआई)
• 140 सामान्य-उद्देश्य I/O (GPIO) पिन तक

मीडिया और डेटा संग्रहण:

• 1x मल्टी-मीडिया कार्ड/सिक्योर डिजिटल (एमएमसी/एसडी) 4-बिट इंटरफेस
• सामान्य प्रयोजन स्मृति नियंत्रक (GPMC)
  • 16-बिट समानांतर डेटा बस
  • 22-बिट पता बस
  • 4MB तक एड्रेसेबल मेमोरी स्पेस
  • त्रुटि जाँच के लिए एकीकृत त्रुटि स्थान मॉड्यूल (ईएलएम) समर्थन

प्रौद्योगिकी / पैकेज:

• 45-एनएम प्रौद्योगिकी

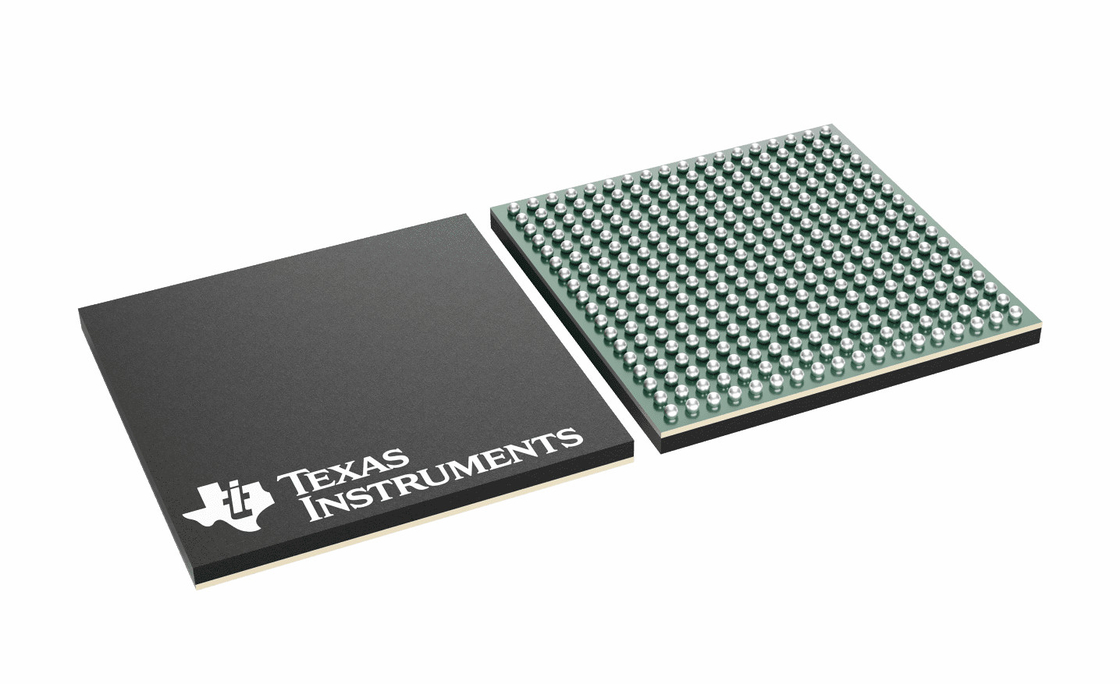

• 15 मिमी x 15 मिमी, 0.8-मिमी पिच, 324-पिन NFBGA
