| ब्रांड नाम: | Analog Devices |
|---|---|
| मॉडल संख्या: | ADIN1100 |
| मूल्य: | $1 ~ $20 |
| प्रसव के समय: | 5 ~ 8 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| हाई लाइट: | 10BASE-T1L ईथरनेट PHY,ADIN1100 ईथरनेट PHY |
||
|---|---|---|---|

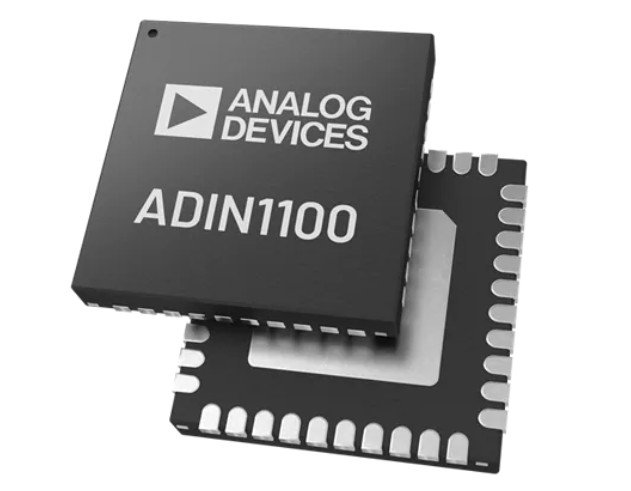

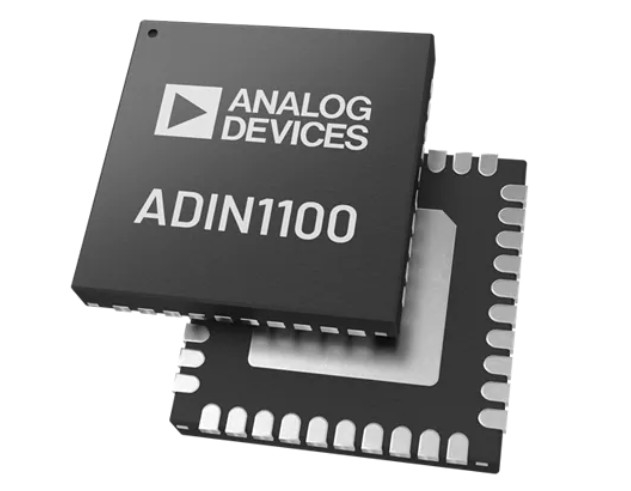

एनालॉग डिवाइसेस इंक. ADIN1100 10BASE-T1L ईथरनेट PHY एक मजबूत, औद्योगिक, कम-शक्ति वाला 10BASE-T1L ईथरनेट PHY है जिसे औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है जो IEEE 802.3cg इथरनेट मानक के साथ लंबी-पहुंच वाले 10Mb / s सिंगल जोड़ी ईथरनेट के अनुरूप है।ADI ADIN1100 10BASE-T1L ईथरनेट PHY एक ईथरनेट PHY कोर को सभी संबंधित एनालॉग सर्किटरी, इनपुट और आउटपुट क्लॉक बफरिंग के साथ एकीकृत करता है।इसके अतिरिक्त, प्रबंधन इंटरफ़ेस नियंत्रण रजिस्टर और सबसिस्टम रजिस्टर और रीसेट और घड़ी नियंत्रण और पिन कॉन्फ़िगरेशन को प्रबंधित करने के लिए मैक इंटरफ़ेस और नियंत्रण तर्क भी एकीकृत हैं।
PHY कोर 1.0V pk-pk ऑपरेटिंग मोड और मानक में परिभाषित 2.4V pk-pk ऑपरेटिंग मोड का समर्थन करता है।यह 1.0V पीके-पीके ट्रांसमिट वोल्टेज स्तर का समर्थन करने वाले निचले वोल्टेज विकल्प के साथ 1.8V या 3.3V की एकल बिजली आपूर्ति रेल से संचालित हो सकता है।1.0V pk-pk ऑपरेटिंग मोड, बाहरी टर्मिनेशन रेसिस्टर्स और स्वतंत्र Rx/Tx पिन्स ADIN1100 को आंतरिक सुरक्षा अनुप्रयोगों के लिए आदर्श बनाते हैं।ADIN1100 में सिस्टम-स्तरीय मजबूती में सुधार के लिए एक एकीकृत वोल्टेज आपूर्ति निगरानी सर्किट और पावर-ऑन रीसेट सर्किटरी है।
MDIO इंटरफ़ेस एक होस्ट प्रोसेसर या MAC और ADIN1100 के बीच संचार के लिए एक दो-तार सीरियल इंटरफ़ेस है, जिससे PHY कोर प्रबंधन रजिस्टरों में नियंत्रण और स्थिति की जानकारी तक पहुंच की अनुमति मिलती है।इंटरफ़ेस आईईईई 802.3 मानक खंड 22 और खंड 45 प्रबंधन फ्रेम संरचनाओं दोनों के साथ संगत है।ADIN1100 6 मिमी × 6 मिमी 40-एलडी पैकेज में उपलब्ध है।
